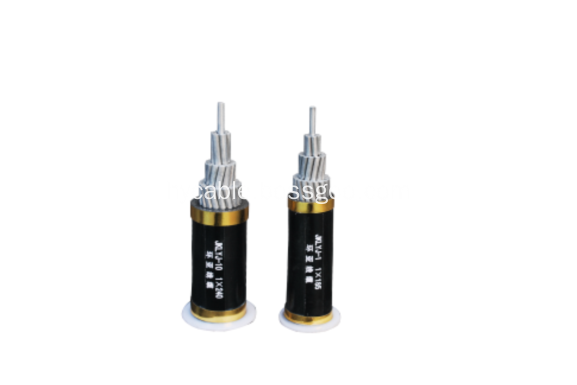

Câble aérien d'insulater 10-35kv
Description du produit
\ n 10 ~ 35kV Aerial câble isolé Introduction 1.Product Standards Le produit est fabriqué selon la norme de GB / T14049-2008 "câbles isolés aériens de voltagevolts jusqu'à et inclus1kv" et IEC60502 "câbles diélectriques solides extrudés pour des tensions assignées de 1kv to30kv "2.Caractéristiques d'exploitation 2.1 Tension nominale: 10kV .35 kV 2.2 Température de fonctionnement maxi.: Câbles aériens isolés HDPE: 75 ℃; Câbles aériens isolés XLPE: 90 ℃. 2.3 La température de court-circuit du conducteur ne doit pas dépasser: câbles aériens isolés en PEHD: 150 ℃; Câbles aériens XLPE isolés: 250 ℃. 2.4 La température ambiante de l'installation ne doit pas être inférieure à -20 ℃. 2.5 Le rayon de courbure des câbles est recommandé comme suit; Un seul câble: pas moins de 20 fois le diamètre des câbles; Câbles multiconducteurs: pas moins de 15 fois le dimètre des câbles;
\ n \ n \ n Types et désignations Type Désignation Application JKYJ Conducteur en cuivre Câble aérien isolé XLPE JKTRYJ Conducteur flexible en cuivre Câble aérien isolé XLPE JKLYJ Conducteur en aluminium Câble aérien isolé XLPE JKLGYJ Conducteur ACSR Câble aérien isolé XLPE JKLHYJ Conducteur en alliage d'aluminium Câble aérien isolé XLPE JKY Conducteur en cuivre Câble aérien isolé en PE JKTRY Conducteur en cuivre flexible Câble aérien isolé en PE JKLY Conducteur en aluminium Câble aérien insulé en PE JKLGY Câble ACSR Câble aérien isolé PE JKLHY Conducteur en alliage d'aluminium Câble aérien insulé PE JKLYJ / Q Câble conducteur en aluminium mince Type XLPE câble aérien isolé JKLHYJ / Q ACSR conducteur type lumière XLPE minceur isolé câble aérien JKLY / Q aluminium conducteur type lumière PE mince isolé câble aérien JKLHY / Q aluminium alliage conducteur type lumière PE minceur isolé câble aérien JKLGY / Q ACSR conducteur type léger PE minceur isolé câble aérien \ n Production Portée (mm2) Type Noyau engourdi er Nom.Sur section (KV) Tension nominale 10 35 JKYJ.JKTRYJ.JKLYJ.JKLHYJ.JKLGYJ 1 10-300 50-300 JKY.JKTRY.JKLY.JKLHY.JKLGY.JKLYJ / Q. 1 10-300 JKLHYJ / Q.JKLY / Q.JKLHY / Q.JKLGYJ / Q.JKLGY / Q 1 10-300 Fusible technique KV ℃ -5 0 5 10 15 20 30 35 40 45Matériel Tension d'alimentation Facteur de correction Facteur de correction k) de la capacité actuelle sous différentes températures ambiantes PE 10 75 1,57 1,46 1,41 1,36 1,34 1,29 1,15 1,08 1,00 0,80 XLPE 10 90 1,38 1,35 1,31 1,27 1,23 1,16 1,10 1,05 1,00 0,96 XLPE 35 90 1,38 1,35 1,31 1,27 1,23 1,16 1,10 1,05 1,00 0,96 Test de tension alternative Tension nominale 10kV 10kV 35kV Câbles isolés communs Type de lumière Câbles isolés minces Tension d'essai 18kV / 1min. non panne 12kV / 1min. non panne 63kV / 1min. non ventilation \ n \ n \ n \ n \ n \ n \ n Groupes de Produits : Câbles isolés aériens > Câble d’antenne Insulater 10kV
